| Model | X870E Aorus MASTER |
| CPU socket | Socket AM5 |
| Processor family | AMD Ryzen |
| Integrated CPU | No |
| Chipset manufacturer | AMD |
| Chipset type | AMD X870E |
| Memory type | DDR5 |
| Number of DDR5 slots | 4 |
| Memory bus frequency | 8200 MHz |
| Memory bus frequency | 8000 MHz |
| Memory bus frequency | 7800 MHz |
| Memory bus frequency | 7600 MHz |
| Memory bus frequency | 6400 MHz |
| Memory bus frequency | 6000 MHz |
| Memory bus frequency | 6600 MHz |
| Memory bus frequency | 6666 MHz |
| Memory bus frequency | 6800 MHz |
| Memory bus frequency | 7000 MHz |
| Memory bus frequency | 7200 MHz |
| Memory bus frequency | 4800 MHz |
| Memory bus frequency | 5200 MHz |
| Memory bus frequency | 5600 MHz |
| Memory bus frequency | 6200 MHz |
| Memory bus frequency | 4400 MHz |
| Max memory size | 256 (GigaBajt) |
| Expansion slots | 1 x PCIe 4.0 x 16 |
| Expansion slots | 1 x PCIe 3.0 x 16 |
| Expansion slots | 1 x PCIe x 16 |
| Max. number of SATA devices | 4 |
| RAID | Yes |
| Detailed data on disk/drive interfaces | 1 złącze M.2 (M2A_CPU), zintegrowane z procesorem, obsługujące dyski SSD Socket 3, M key, typu 25110/22110/2580/2280: - Procesory AMD Ryzen serii 9000/7000 obsługują dyski SSD PCIe 5.0 x4/x2
- Procesory AMD Ryzen serii 8000-Phoenix 1 obsługują dyski SSD PCIe 4.0 x4/x2
- Procesory AMD Ryzen serii 8000-Phoenix 2 obsługują dyski SSD PCIe 4.0 x4/x2
2 złącza M.2 (M2B_CPU, M2C_CPU), zintegrowane z procesorem, obsługujące dyski SSD Socket 3, M key, typu 22110/2280: - Procesory AMD Ryzen serii 9000/7000 obsługują dyski PCIe 5.0 x4/x2 Dyski SSD
* Złącza M2B_CPU i M2C_CPU stają się niedostępne, gdy używany jest procesor AMD Ryzen 8000 Series-Phoenix 1/Phoenix 2. 1 złącze M.2 (M2D_SB), zintegrowane z chipsetem, obsługujące gniazdo 3, klucz M, typ 22110/2280 PCIe 4.0 x4/x2 SSD
4 złącza SATA 6 Gb/s |
| Graphics | Zintegrowany procesor graficzny ze wsparciem AMD Radeon Graphics + kontroler ASMedia USB4 - 2 x porty USB4 USB Type-C, obsługujące wyjścia wideo USB4 i DisplayPort oraz maksymalną rozdzielczość 3840x2160@240 H - Obsługa wersji DisplayPort 1.4 i HDR.
Zintegrowany procesor graficzny - obsługa AMD Radeon Graphics - 1 x port HDMI, obsługujący maksymalną rozdzielczość 4096x2160@60 Hz
- 1 x przedni port HDMI, obsługujący maksymalną rozdzielczość 1920x1080@30 Hz
|
| Sound card | - Kodek Realtek ALC1220
- Wsparcie dla DTS:X Ultra
- High Definition Audio
- Wyjście 2/4/5.1/7.1-kanałowe
- Obsługa wyjścia S/PDIF
|
| Network interface | 1 x 10/100/1000/2500/5000 Mbit/s |
| Network interface | Wi-Fi 802.11a/b/g/n/ac/ax/be |
| Network interface | Bluetooth |
| Network interface | LAN: - Realtek 5GbE LAN chip (5 Gbps/2.5 Gbps/1 Gbps/100 Mbps)
Komunikacja bezprzewodowa: - 802.11a, b, g, n, ac, ax, be, obsługujące pasma częstotliwości nośnej 2,4/5/6 GHz
- Bluetooth 5.3
- Obsługa bezprzewodowego standardu 11be 320MHz
|
| USB ports at back panel | 12 |
| USB ports on motherboard | 9 |
| Number of USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1 ports | 8 |
| Number of USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2 ports | 7 |
| FireWire (IEEE 1394) | No |
| COM connector / port | No |
| LPT connector / port | No |
| External connectors | 1 x Przycisk Clear CMOS |
| External connectors | 1 x Q-Flash Plus button |
| External connectors | 2 x USB4 Type-C |
| External connectors | 2 x SMA |
| External connectors | 4 x USB 3.0 |
| External connectors | 1 x HDMI |
| External connectors | 1 x Line Out (front) |
| External connectors | 1 x MIC (front) |
| External connectors | 1 x RJ-45 |
| External connectors | 1 x S/PDIF |
| External connectors | 4 x USB 3.1 |
| External connectors | 2 x USB 2.0 |
| Onboard connectors | 1 x Clear CMOS button |
| Onboard connectors | 1 x Noise detection header |
| Onboard connectors | 1 x USB C |
| Onboard connectors | 1 x HDMI |
| Onboard connectors | 1 x RGB LED strip header |
| Onboard connectors | 1 x Power button |
| Onboard connectors | 1 x Reset button |
| Onboard connectors | 1 x Reset jumper |
| Onboard connectors | 1 x TPM header |
| Onboard connectors | 1 x System panel header |
| Onboard connectors | 1 x 4pin CPU fan |
| Onboard connectors | 1 x 4pin CPU/Water Pump Fan Connector |
| Onboard connectors | 4 x 4pin Chassis fan |
| Onboard connectors | 1 x Voltage measurement module |
| Onboard connectors | 2 x temperature sensor |
| Onboard connectors | 1 x 24pin ATX zasilanie |
| Onboard connectors | 4 x M.2 |
| Onboard connectors | 4 x SATA III 6Gb/s |
| Onboard connectors | 4 x USB 2.0/1.1 |
| Onboard connectors | 4 x USB 3.0 |
| Onboard connectors | 2 x 4pin case fan liquid cooling |
| Onboard connectors | 1 x 8pin 12V power |
| Onboard connectors | 4 x Adresowalna dioda LED |
| Special functions | - Obsługa GIGABYTE Control Center (GCC)
- Obsługa fo Q-Flash
- Obsługa for Q-Flash Plus
- Obsługa for Smart Backup
|
| BIOS | - Pamięć flash 1 x 256 Mbit
- Korzystanie z licencjonowanego BIOS-u AMI UEFI
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
|
| Form factor | ATX |
| Dimensions | 30.5 x 24.4 cm |
| Supported operating systems | Windows 11 |
| Software | - Norton Internet Security (wersja OEM)
- LAN bandwidth management software
|
| Width | 295 |
| Height | 350 |
| Depth | 80 |
| Weight | 2565 |
| Description |

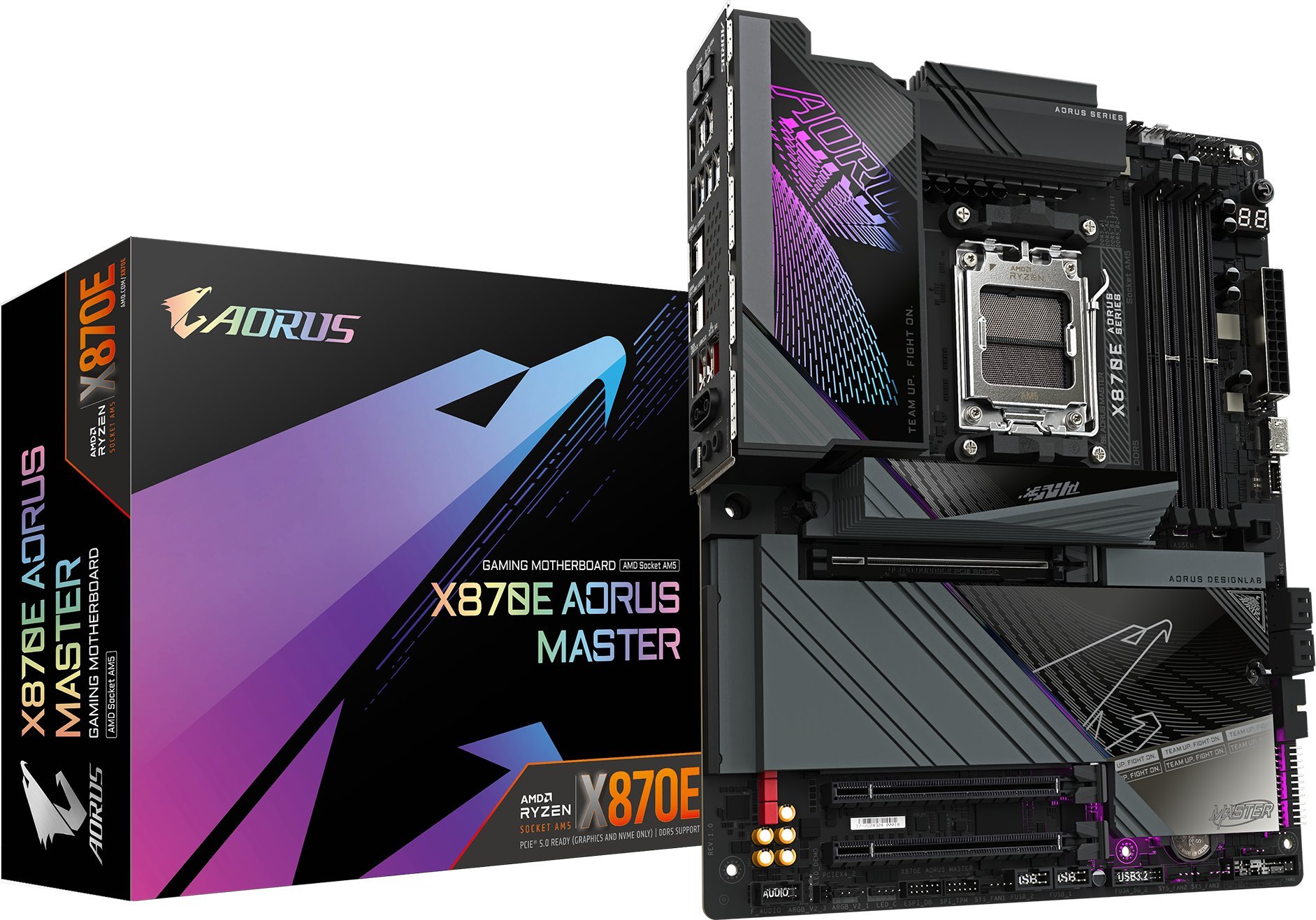

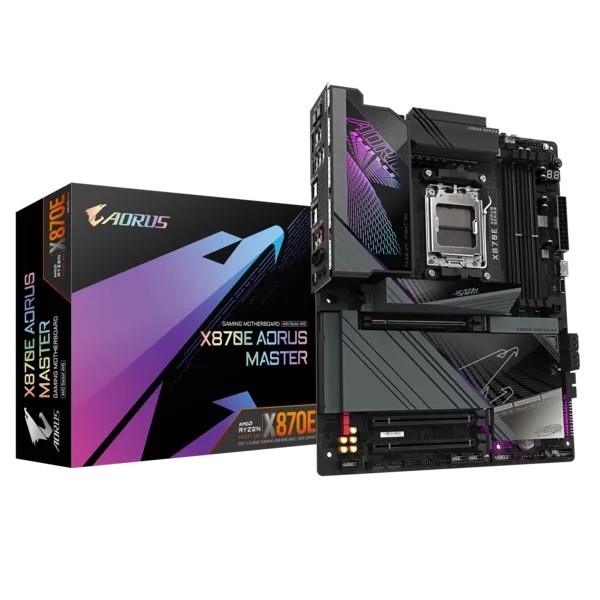

X870E Aorus MASTER - AMD Socket AM5: obsługa procesorów AMD Ryzen serii 9000/8000/7000
- Podwójne cyfrowe rozwiązanie VRM 16+2+2 fazy
- Dwukanałowa pamięć DDR5: 4*DIMM z obsługą modułów pamięci AMD EXPO
- DDR Wind Blade: ulepszone aktywne chłodzenie modułów pamięci
- M.2 EZ-Match: Magnetyczne wyrównanie dla łatwej instalacji dużych radiatorów
- WIFI EZ-Plug: Szybka i łatwa konstrukcja do instalacji anteny Wi-Fi
- EZ-Latch Plus: Sloty PCIe i M.2 z szybkim uwalnianiem i bezśrubową konstrukcją
- EZ-Latch Click: Radiatory M.2 z bezśrubową konstrukcją
- Sensor Panel Link: Wbudowany port wideo do łatwej konfiguracji panelu w obudowie
- Przyjazny interfejs użytkownika: Multi-Theme, AIO Fan Control i Q-Flash Plus Auto Scan w BIOS i SW
- Nowe AORUS Power Center w HWinfo do monitorowania w czasie rzeczywistym faz zasilania procesora
- Ultraszybka pamięć masowa: 4* gniazda M.2, w tym 3* PCIe 5.0 x4
- Wydajność termiczna: VRM Thermal Armor Advanced z I/O ZONE AORUS LIGHTING i M.2 Thermal Guard XL
- Szybka sieć: 5GbE LAN i Wi-Fi 7 z kierunkową anteną o ultrawysokim zysku
- Rozszerzona łączność: Dwa złącza USB4 Type-C z DP-Alt, HDMI
- Niezawodny dźwięk: Realtek ALC1220 HD Audio i audiofilskie kondensatory WIMA
- Ultra Durable PCIe Armor: Metalowa płyta tylna slotu PCIe x16 dla zwiększonej trwałości
- Slot PCIe UD X: Slot PCIe 5.0 x16 z 10-krotnym wzmocnieniem dla karty graficznej
|
