| Model | B760M-HDV/M.2 D4 |
| CPU socket | LGA1700 |
| Processor family | Intel Celeron |
| Processor family | Intel Core i9 |
| Processor family | Intel Core i7 |
| Processor family | Intel Core i3 |
| Processor family | Intel Core i5 |
| Processor family | Intel Pentium |
| Integrated CPU | No |
| Chipset manufacturer | Intel |
| Chipset type | Intel B760 |
| Memory type | DDR4 |
| Number of DDR4 slots | 2 |
| Memory bus frequency | 5333 MHz |
| Max memory size | 64 (GigaBajt) |
| Expansion slots | 2 x PCIe 3.0 x 1 |
| Expansion slots | 1 x PCIe 4.0 x 16 |
| Max. number of SATA devices | 4 |
| RAID | Yes |
| Detailed data on disk/drive interfaces | CPU: - 1 x Hyper M.2 Socket (M2_1, Key M), supports type 2260/2280 PCIe Gen4x4 (64 Gb/s) mode
Chipset: - 1 x Ultra M.2 Socket (M2_2, Key M), supports type 2260/2280 SATA3 6.0 Gb/s & PCIe Gen3x4 (32 Gb/s) modes
- 4 x SATA3 6.0 Gb/s Connectors
|
| Graphics | - Intel Xe Graphics Architecture (Gen 12)
- HDMI 2.1 TMDS Compatible, obsługa HDCP 2.3 o maks. rozdzielczości do 4K 60Hz
- DisplayPort 1.4 z DSC (skompresowany), obsługa HDCP 2.3 o maks. rozdzielczości do 8K 60Hz / 5K 120Hz
- D-Sub, o maks. rozdzielczości do Full HD (1920x1080) 60Hz
*Technologie Intel UHD Graphics Built-in Visual oraz wyjścia obrazu mogą być obsługiwane tylko przez procesory wyposażone w zintegrowane GPU. |
| Sound card | 7.1 CH HD Audio (Realtek ALC887/897 Audio Codec) |
| Network interface | 1 x 10/100/1000 Mbit/s |
| Network interface | - Gigabit LAN 10/100/1000 Mb/s
- Realtek 8111H
|
| USB ports at back panel | 6 |
| USB ports on motherboard | 5 |
| Number of USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1 ports | 5 |
| Number of USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2 ports | 1 |
| FireWire (IEEE 1394) | No |
| COM connector / port | No |
| LPT connector / port | No |
| External connectors | 3 x USB 3.0 |
| External connectors | 1 x DisplayPort |
| External connectors | 1 x HDMI |
| External connectors | 1 x Line In |
| External connectors | 1 x Line Out |
| External connectors | 1 x MIC |
| External connectors | 1 x RJ-45 |
| External connectors | 2 x USB 2.0 |
| External connectors | 1 x PS/2 Keyboard/MouseCombo |
| External connectors | 1 x D-Sub |
| External connectors | 1 x USB 3.1 Type-C |
| Onboard connectors | 2 x M.2 |
| Onboard connectors | 1 x TPM header |
| Onboard connectors | 1 x Front panel audio header |
| Onboard connectors | 1 x Chassis intrusion header |
| Onboard connectors | 1 x 4pin CPU fan |
| Onboard connectors | 1 x 4pin CPU/Water Pump Fan Connector |
| Onboard connectors | 2 x 4pin case fan liquid cooling |
| Onboard connectors | 1 x 8pin 12V power |
| Onboard connectors | 3 x USB 2.0/1.1 header |
| Onboard connectors | 2 x USB 3.0 header |
| Onboard connectors | 1 x 24pin ATX zasilanie |
| Onboard connectors | 1 x U.2 |
| Onboard connectors | 4 x SATA III 6Gb/s |
| Special functions | - Solidna jak Skała: 5+1+1 Power Phase
- Aktualizacje EZ: Automatyczny Instalator Sterowników ASRock
|
| BIOS | 128Mb AMI UEFI Legal BIOS z obsługą GUI |
| Form factor | micro ATX |
| Dimensions | 24.4 x 20.1 cm |
| Accessories included | - Instrukcja Obsługi
- Osłona wejść/wyjść
- 2 x Kabel danych SATA
- 3 x Śruby do gniazda M.2
|
| Supported operating systems | Windows 11 |
| Supported operating systems | Windows 10 |
| Software | Software: - ASRock Motherboard Utility (A-Tuning)
- ASRock XFast LAN
UEFI: - ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- Automatyczny Instalator Sterowników ASRock
- ASRock Funkcja Instant Flash
- ASRock Easy RAID Installer
|
| Designation | CE+WEEE |
| Width | 275 |
| Height | 240 |
| Depth | 60 |
| Weight | 490 |
| Description |

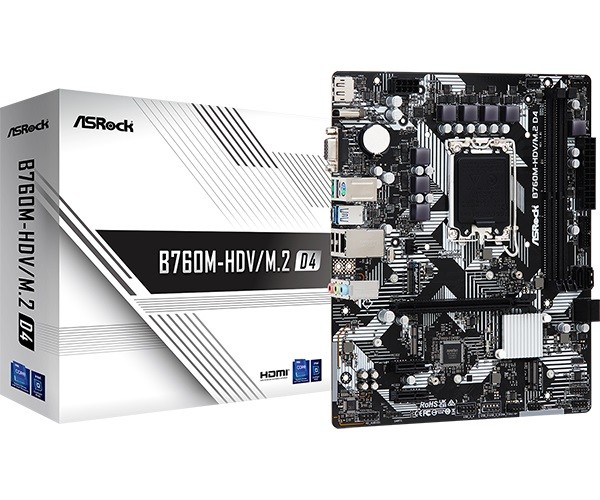

Płyta główna B760M-HDV/M.2 D4 - Obsługuje procesory Intel Core 13-ej i 12-ej generacji (LGA1700)
- 5+1+1 Power Phase
- Obsługuje DDR4 5333MHz (OC)
- 1 PCIe 4.0 x16, 2 PCIe 3.0 x1, 1 M.2 Key E for WiFi
- Wyjścia grafiki: HDMI, DisplayPort, D-Sub
- Realtek ALC887/897 7.1 CH HD Audio Codec
- 4 SATA3, 1 Hyper M.2 (PCIe Gen4x4),
- 1 Ultra M.2 (PCIe Gen3x4 & SATA)
- 1 USB 3.2 Gen1 Type-C (Tył),
- 5 USB 3.2 Gen1 Type-A (3 Tył, 2 Przód),
- 5 USB 2.0 (2 Tył, 3 Przód)
- Realtek 1G LAN
- Obsługuje Automatyczny Instalator Sterowników ASRock
5+1+1-Fazowy Układ Zasilania Wytrzymałe komponenty i płynny przesył mocy do procesora przekładają się na zwiększoną wydajność dla graczy. Szybkie Połączenia M.2(PCIe Gen4 x4) Wsparcie dla dysków PCI Express 4.0 M.2 SSD, które mogą pracować nawet dwukrotnie szybciej w porównaniu do poprzedniej, 3-ciej generacji, zapewniając tym samym błyskawiczny transfer danych. M.2 (KEY E) dla WiFi Oprócz zintegrowanego portu LAN, użytkownicy mogą również wybrać bezprzewodowe połączenie 802.11ac przez slot M.2 (Key E). *Moduł Wi-Fi nie jest dołączony. 3 wyjścia graficzne Ta pływa wyposażona jest w trzy najczęściej wykorzystywane typy wyjść wideo: D-Sub + DisplayPort + HDMI. *Wsparcie tylko z procesorami z zintegrowanymi kartami graficznymi. Zapoznaj się z listami wsparcia CPU na stronach płyt głównych. |
